Paket PLTS 3600WP dengan Panel Surya 630WP 6 Unit, Baterai LiFePO4 25,6V 200Ah, dan Inverter 4000 Watt
Paket PLTS 3600WP adalah solusi pembangkit listrik tenaga surya yang cocok untuk rumah, toko, ruko, kantor kecil, pos penjagaan, CCTV, WiFi, penerangan, kulkas kecil, pompa ringan, dan berbagai beban prioritas yang membutuhkan suplai listrik lebih hemat dan stabil. Sistem ini menggunakan kombinasi panel surya Trina Solar 630WP sebanyak 6 unit, baterai LiFePO4 25,6V 200Ah, dan inverter 24VDC 4000 Watt yang dapat mengubah energi matahari menjadi listrik AC 220V untuk kebutuhan harian.
Dalam kebutuhan listrik modern, banyak pengguna tidak hanya mencari listrik cadangan saat PLN padam, tetapi juga ingin mengurangi tagihan listrik bulanan. Karena itu, sistem PLTS dengan baterai semakin diminati. Panel surya menghasilkan energi pada siang hari, baterai menyimpan energi untuk malam atau saat listrik padam, sedangkan inverter mengatur konversi daya dari DC ke AC agar bisa digunakan oleh perangkat rumah tangga dan peralatan usaha.
Paket ini berada di kelas PLTS 3,6 kWp, bahkan secara kapasitas panel aktual mencapai 3.780WP karena memakai 6 lembar panel 630WP. Dengan kapasitas tersebut, sistem ini sudah lebih besar dibanding paket PLTS kecil 1 kWp atau 2 kWp. Paket ini dapat menjadi pilihan untuk pengguna yang membutuhkan daya lebih besar, tetapi tetap ingin sistem yang ringkas, efisien, dan tidak terlalu kompleks seperti PLTS skala industri.
Sistem ini sangat menarik untuk pengguna yang memiliki beban prioritas seperti lampu, CCTV, WiFi, komputer kasir, laptop, TV LED, kipas angin, kulkas kecil, perangkat komunikasi, dan pompa kecil. Namun, agar hasilnya optimal, kapasitas panel, baterai, inverter, proteksi, kabel, dan pengaturan beban harus dihitung dengan benar. PLTS bukan hanya soal memasang panel surya di atap, tetapi juga bagaimana energi yang dihasilkan dapat digunakan secara aman, efisien, dan tahan lama.
Apa Itu Paket PLTS 3600WP?
Paket PLTS 3600WP adalah sistem pembangkit listrik tenaga surya dengan kapasitas panel sekitar 3,6 kWp. Pada konfigurasi ini, panel yang digunakan adalah Trina Solar Vertex N-type i-TOPCon 630WP sebanyak 6 unit, sehingga total kapasitas panel terpasang menjadi:
630WP x 6 unit = 3.780WP
Secara pemasaran, sistem ini bisa disebut sebagai paket PLTS 3600WP atau paket PLTS 3,6 kWp. Selisih kapasitas aktual 3.780WP justru menjadi nilai tambah karena pengguna mendapatkan cadangan kapasitas panel yang lebih besar untuk mengejar produksi energi harian yang lebih baik.
Prinsip kerja paket PLTS ini cukup sederhana. Panel surya menangkap sinar matahari dan mengubahnya menjadi listrik DC. Listrik DC tersebut masuk ke inverter melalui MPPT solar charger. Dari inverter, energi dapat digunakan untuk mengisi baterai LiFePO4, menyuplai beban listrik, atau bekerja bersama sumber listrik lain seperti PLN maupun genset, tergantung konfigurasi sistem yang dipasang.
Inverter yang digunakan adalah inverter 24VDC 4000 Watt. Berdasarkan data produk JSD-J4000HC, inverter ini memiliki kapasitas output 4 kW, surge power 5,7 kVA, output pure sine wave, solar charger MPPT, rentang MPPT 40–450VDC, maksimum PV open circuit voltage 500VDC, maksimum PV input 5000W, dan mendukung baterai lithium maupun lead-acid.
Dengan kombinasi tersebut, paket ini cocok untuk pengguna yang membutuhkan listrik tenaga surya dengan kapasitas menengah. Sistem ini bisa digunakan untuk rumah tinggal, toko kelontong, minimarket kecil, warung, kantor kecil, gudang, pos keamanan, sistem CCTV, perangkat internet, dan beban prioritas lain yang harus tetap menyala.
Komponen Utama Paket PLTS 3600WP
Agar lebih mudah dipahami, berikut komponen utama dalam paket ini:
| Komponen | Spesifikasi |
|---|---|
| Panel Surya | Trina Solar Vertex N 630WP x 6 unit |
| Total Kapasitas Panel | 3.780WP |
| Jenis Panel | N-type i-TOPCon monocrystalline |
| Baterai | LiFePO4 25,6V 200Ah |
| Kapasitas Baterai | 5.120Wh / 5,12 kWh |
| Inverter | 24VDC 4000 Watt |
| Output Inverter | AC 220V pure sine wave |
| Solar Charger | MPPT internal |
| Aplikasi | Rumah, toko, kantor kecil, CCTV, WiFi, kulkas kecil, lampu, beban prioritas |
Komponen di atas membentuk satu sistem yang saling terhubung. Panel surya berfungsi sebagai sumber energi utama. Baterai menjadi media penyimpanan energi. Inverter menjadi pusat pengatur daya, konversi listrik, dan distribusi ke beban AC. Proteksi seperti MCB DC, MCB AC, fuse, surge arrester, grounding, kabel solar, dan panel distribusi juga sangat penting agar sistem aman digunakan.
Dalam sistem PLTS, kualitas setiap komponen akan memengaruhi performa keseluruhan. Panel berdaya besar tidak akan maksimal jika inverter tidak sesuai. Baterai besar juga tidak akan awet jika setting charge dan discharge salah. Karena itu, paket PLTS perlu dirancang berdasarkan perhitungan teknis, bukan hanya berdasarkan kapasitas watt yang terlihat besar.
Spesifikasi Panel Surya Trina Solar 630WP
Panel surya yang digunakan dalam paket ini adalah Trina Solar Vertex N 630WP. Panel ini termasuk kategori panel surya modern dengan teknologi N-type i-TOPCon monocrystalline module. Teknologi N-type i-TOPCon banyak digunakan pada panel berdaya tinggi karena mampu memberikan efisiensi lebih baik dibanding panel generasi lama.
Berdasarkan datasheet yang dilampirkan, varian 630WP memiliki beberapa parameter penting, antara lain:
- Daya maksimum: 630WP.
- Maximum power voltage atau Vmp: sekitar 42V.
- Maximum power current atau Imp: sekitar 15A.
- Open circuit voltage atau Voc: sekitar 50,3V.
- Short circuit current atau Isc: sekitar 15,94A.
- Efisiensi modul: sekitar 23,3%.
- Jumlah sel: 132 cells.
- Dimensi modul: sekitar 2382 x 1134 x 30 mm.
- Berat modul: sekitar 27,9 kg.
- Maksimum system voltage: 1500VDC.
- Max series fuse rating: 30A.
Dengan daya 630WP per lembar, jumlah panel yang dibutuhkan menjadi lebih sedikit dibanding menggunakan panel 450WP atau 550WP. Untuk mencapai kapasitas sekitar 3,6 kWp, cukup digunakan 6 unit panel. Ini membuat instalasi lebih ringkas, jumlah bracket lebih efisien, jumlah konektor lebih sedikit, dan area pemasangan lebih tertata.
Panel 630WP juga cocok untuk atap rumah, ruko, gudang kecil, bangunan usaha, dan area terbuka yang memiliki ruang cukup. Namun, karena ukuran panel cukup besar, pemasangan harus memperhatikan struktur atap, arah kemiringan, kekuatan rangka, jalur kabel, serta potensi bayangan dari pohon, tembok, antena, toren air, atau bangunan sekitar.
Keunggulan lain dari panel berdaya besar adalah potensi produksi energi harian yang lebih tinggi. Jika lokasi memiliki paparan matahari yang baik, paket dengan 6 panel 630WP dapat menghasilkan energi yang cukup untuk mengisi baterai sekaligus membantu menyuplai beban pada siang hari.
Mengapa Menggunakan Panel Surya 630WP?
Panel surya 630WP memberikan banyak keuntungan untuk sistem PLTS kapasitas menengah. Pertama, daya per panel lebih besar. Artinya, untuk mencapai kapasitas 3.780WP, hanya dibutuhkan 6 unit panel. Jika menggunakan panel 450WP, maka dibutuhkan sekitar 8 sampai 9 panel untuk kapasitas yang mendekati. Semakin sedikit jumlah panel, semakin sederhana juga instalasi mekanikal dan elektrikalnya.
Kedua, panel 630WP cocok untuk pengguna yang ingin memaksimalkan area atap. Pada banyak rumah atau ruko, area atap tidak selalu luas. Kadang ada bagian yang terhalang toren, dak beton, skylight, antena, atau bangunan sebelah. Dengan panel berdaya besar, pengguna bisa mendapatkan kapasitas lebih tinggi pada area yang lebih terbatas.
Ketiga, teknologi N-type i-TOPCon memiliki performa yang baik untuk produksi energi jangka panjang. Panel jenis ini dirancang untuk efisiensi tinggi, penurunan daya yang lebih terkendali, dan performa lebih stabil pada berbagai kondisi cuaca. Dalam sistem PLTS, efisiensi panel sangat penting karena berpengaruh langsung terhadap energi yang masuk ke inverter dan baterai.
Keempat, panel 630WP cocok untuk sistem yang menggunakan inverter dengan MPPT tegangan tinggi. Karena tegangan kerja panel sekitar 42V, beberapa panel dapat dirangkai seri untuk menghasilkan tegangan string yang sesuai dengan rentang MPPT inverter. Untuk paket ini, konfigurasi seri 6 panel menjadi pilihan yang lebih ideal dibanding konfigurasi paralel berlebihan.
Rekomendasi Rangkaian Panel Surya 6 Unit
Untuk paket ini, konfigurasi panel yang direkomendasikan adalah:
6 panel seri / 6S1P
Dengan konfigurasi tersebut, estimasi tegangan dan arus string adalah:
- Vmp per panel: ±42V.
- Vmp total: 42V x 6 = ±252VDC.
- Voc per panel: ±50,3V.
- Voc total: 50,3V x 6 = ±301,8VDC.
- Arus kerja string: tetap sekitar 15A.
- Total daya panel: 630WP x 6 = 3.780WP.
Konfigurasi 6S1P cocok karena inverter memiliki MPPT range 40–450VDC dan maksimum PV open circuit voltage 500VDC. Dengan Voc total sekitar 301,8VDC, tegangan string masih berada di bawah batas maksimum inverter. Arus string sekitar 15A juga masih sesuai dengan batas input PV inverter yang tercantum sebesar 18A.
Mengapa tidak disarankan 2S3P? Karena konfigurasi paralel akan menaikkan arus. Jika 3 string diparalel, arus dapat mendekati 45A. Ini berpotensi melebihi batas input MPPT inverter yang hanya 18A. Karena itu, konfigurasi seri 6 panel lebih aman, lebih rapi, dan lebih sesuai dengan karakter inverter.
Pada instalasi lapangan, rangkaian panel perlu dilengkapi proteksi DC. Minimal gunakan DC isolator atau MCB DC yang sesuai tegangan dan arus sistem. Jika lokasi rawan petir atau berada di area terbuka, surge arrester DC sangat direkomendasikan. Kabel panel juga harus menggunakan kabel solar PV yang tahan panas, tahan UV, dan sesuai kapasitas arus.
Kapasitas Baterai LiFePO4 25,6V 200Ah
Baterai yang digunakan dalam paket PLTS ini adalah LiFePO4 25,6V 200Ah. Kapasitas energinya dapat dihitung dengan rumus:
Wh = Volt x Ah
Maka:
25,6V x 200Ah = 5.120Wh
Artinya, baterai memiliki kapasitas nominal sekitar 5,12 kWh. Kapasitas ini cukup besar untuk menyuplai beban prioritas dalam beberapa jam, tergantung total daya beban dan pola pemakaian.
Namun, dalam penggunaan nyata, tidak semua kapasitas nominal baterai sebaiknya dihabiskan. Untuk menjaga umur baterai, biasanya digunakan batas pemakaian atau depth of discharge sesuai rekomendasi BMS dan pabrikan baterai. Jika diasumsikan pemakaian aman 80%, maka energi efektif yang nyaman digunakan adalah:
5,12 kWh x 80% = 4,096 kWh
Dengan energi efektif sekitar 4 kWh, sistem ini dapat menyuplai beban ringan hingga menengah. Misalnya lampu, CCTV, WiFi, laptop, TV LED, komputer kasir, dan kulkas kecil. Untuk beban besar seperti AC, mesin pompa besar, water heater, oven listrik, atau mesin industri, perlu perhitungan lebih detail karena konsumsi energi dan arus start-nya jauh lebih tinggi.
Baterai LiFePO4 memiliki banyak keunggulan dibanding baterai lead-acid atau VRLA konvensional. Umur siklusnya lebih panjang, bobot relatif lebih ringan, kemampuan discharge lebih stabil, efisiensi lebih baik, dan lebih cocok untuk sistem PLTS yang mengalami charge-discharge harian. Selain itu, baterai LiFePO4 umumnya sudah dilengkapi BMS atau battery management system yang berfungsi memantau tegangan, arus, suhu, dan proteksi baterai.
Contoh Estimasi Pemakaian Baterai 5,12 kWh
Agar lebih mudah dipahami, berikut contoh estimasi beban prioritas yang dapat disuplai oleh baterai LiFePO4 25,6V 200Ah:
| Beban | Daya | Durasi | Energi |
|---|---|---|---|
| Lampu LED rumah/toko | 150W | 8 jam | 1.200Wh |
| WiFi/router | 20W | 12 jam | 240Wh |
| CCTV | 60W | 12 jam | 720Wh |
| TV LED | 80W | 5 jam | 400Wh |
| Kulkas kecil | ±100W rata-rata | 8 jam | 800Wh |
| Laptop/charger | 100W | 4 jam | 400Wh |
Total energi dari contoh beban di atas adalah sekitar:
1.200 + 240 + 720 + 400 + 800 + 400 = 3.760Wh
Dengan baterai 5,12 kWh, beban tersebut masih cukup realistis jika pengaturan daya dilakukan dengan baik. Namun, angka ini hanya simulasi. Konsumsi kulkas bisa berubah tergantung suhu ruangan, ukuran kulkas, frekuensi buka tutup pintu, dan efisiensi kompresor. CCTV juga bisa berbeda tergantung jumlah kamera, DVR/NVR, monitor, dan adaptor yang digunakan.
Karena itu, sebelum membeli paket PLTS, pengguna sebaiknya membuat daftar beban secara lengkap. Tulis nama alat, daya watt, jumlah unit, dan lama pemakaian per hari. Dari data tersebut, kapasitas panel, baterai, dan inverter dapat dihitung lebih akurat.
Keunggulan Inverter 24VDC 4000 Watt
Inverter adalah pusat kendali dalam sistem PLTS. Pada paket ini digunakan inverter 24VDC 4000 Watt. Fungsi utamanya adalah mengubah listrik DC dari baterai menjadi listrik AC 220V yang dapat digunakan untuk peralatan rumah tangga dan usaha.
Berdasarkan data inverter J4000HC, inverter ini memiliki beberapa fitur penting, yaitu:
- Output rated capacity 4 kW.
- Surge power 5,7 kVA.
- Output pure sine wave.
- Built-in solar charger 100A.
- Solar charger type MPPT.
- MPPT range 40–450VDC.
- Max PV open circuit voltage 500VDC.
- Max PV input power 5000W.
- Max PV charge current 100A.
- Mendukung baterai lithium dan lead-acid.
- Mendukung lithium battery activation.
- Bisa bekerja dengan generator.
- Monitoring WiFi opsional.
- Interface LCD, RS485, RS232, USB, dan dry contact.
- Efisiensi battery mode hingga 92,7% pada 24VDC.
Output pure sine wave sangat penting karena lebih aman untuk perangkat elektronik. Banyak peralatan modern seperti TV LED, komputer, CCTV, kulkas inverter, mesin kasir, modem, router, dan perangkat audio lebih cocok menggunakan listrik dengan gelombang sinus murni. Inverter modified sine wave tidak disarankan untuk sistem seperti ini karena dapat membuat peralatan lebih panas, bising, tidak stabil, atau lebih cepat rusak.
Kapasitas 4000 Watt juga cukup fleksibel untuk rumah dan usaha kecil. Namun, pengguna tetap harus memperhatikan beban puncak. Jangan menyalakan semua peralatan besar secara bersamaan. Misalnya pompa air, kulkas, rice cooker, setrika, dispenser panas, dan peralatan motor listrik dapat memiliki arus start tinggi. Jika beban puncak melebihi kemampuan inverter, sistem bisa overload dan inverter akan proteksi.
Beban Apa Saja yang Cocok untuk Paket PLTS 3600WP?
Paket PLTS 3600WP cocok untuk beban prioritas yang penting dan sering digunakan. Beban prioritas adalah peralatan yang harus tetap menyala saat listrik PLN padam atau peralatan yang ingin dibantu oleh energi matahari agar tagihan listrik lebih hemat.
Contoh beban yang cocok antara lain:
- Lampu LED rumah.
- Lampu toko.
- Lampu kantor kecil.
- CCTV dan DVR/NVR.
- WiFi/router.
- Komputer kasir.
- Laptop.
- TV LED.
- Kipas angin.
- Kulkas kecil.
- Charger HP.
- Perangkat komunikasi.
- Printer kecil.
- Pompa air kecil dengan pengaturan yang tepat.
- Sistem alarm.
- Perangkat POS toko.
- Peralatan kantor ringan.
Untuk rumah tinggal, paket ini bisa digunakan sebagai sumber listrik cadangan untuk area penting seperti ruang tamu, kamar, dapur, teras, CCTV, internet, dan kulkas. Untuk toko, paket ini bisa membantu menjaga lampu, kasir, CCTV, WiFi, kipas, dan kulkas display kecil tetap menyala. Untuk kantor kecil, sistem ini bisa digunakan untuk komputer, router, lampu, printer kecil, dan perangkat jaringan.
Namun, tidak semua beban cocok dinyalakan bebas. Beberapa beban yang perlu dibatasi antara lain:
- AC.
- Water heater.
- Setrika.
- Rice cooker besar.
- Mesin las.
- Pompa besar.
- Kompresor.
- Oven listrik.
- Mesin potong.
- Peralatan industri dengan motor besar.
Bukan berarti semua beban tersebut tidak boleh digunakan sama sekali, tetapi harus dihitung lebih detail. Misalnya AC 1 PK bisa mengonsumsi sekitar 700–900W saat berjalan, bahkan lebih besar saat start. Jika dinyalakan lama, energi baterai akan cepat habis. Karena itu, paket PLTS 3600WP lebih ideal digunakan untuk beban prioritas, bukan untuk seluruh beban berat rumah atau usaha secara bersamaan.
Estimasi Produksi Energi Harian Panel 3.780WP
Total kapasitas panel pada paket ini adalah:
630WP x 6 = 3.780WP
Jika lokasi mendapatkan rata-rata sinar matahari efektif 4 jam per hari, maka potensi energi teoritisnya adalah:
3.780W x 4 jam = 15.120Wh
Atau sekitar:
15,12 kWh per hari
Namun, dalam kondisi nyata, energi yang benar-benar dapat dimanfaatkan akan dipengaruhi banyak faktor. Ada rugi-rugi dari suhu panel, kabel, konektor, MPPT, inverter, pengisian baterai, debu, sudut kemiringan, arah panel, dan bayangan. Karena itu, produksi efektif harian bisa berada di kisaran:
±11–13 kWh per hari
Angka ini dapat berbeda di setiap lokasi. Area dengan sinar matahari kuat, atap terbuka, panel menghadap arah optimal, dan minim bayangan akan menghasilkan energi lebih baik. Sebaliknya, jika panel tertutup bayangan sebagian pada pagi atau sore hari, produksi bisa turun cukup besar.
Pemasangan panel harus memperhatikan beberapa hal:
- Hindari bayangan pohon, antena, tembok, dan toren.
- Gunakan rangka panel yang kuat dan tahan korosi.
- Pastikan kemiringan panel sesuai kondisi atap.
- Gunakan kabel solar berkualitas.
- Pastikan konektor MC4 terpasang rapat.
- Buat jalur kabel rapi dan terlindung.
- Berikan grounding pada rangka panel.
- Lakukan pembersihan panel secara berkala.
Produksi energi harian yang baik akan membuat baterai lebih cepat terisi dan beban siang hari lebih banyak disuplai dari matahari. Inilah salah satu alasan mengapa kapasitas panel dibuat cukup besar, yaitu agar sistem memiliki peluang charging yang lebih baik meskipun cuaca tidak selalu cerah penuh.

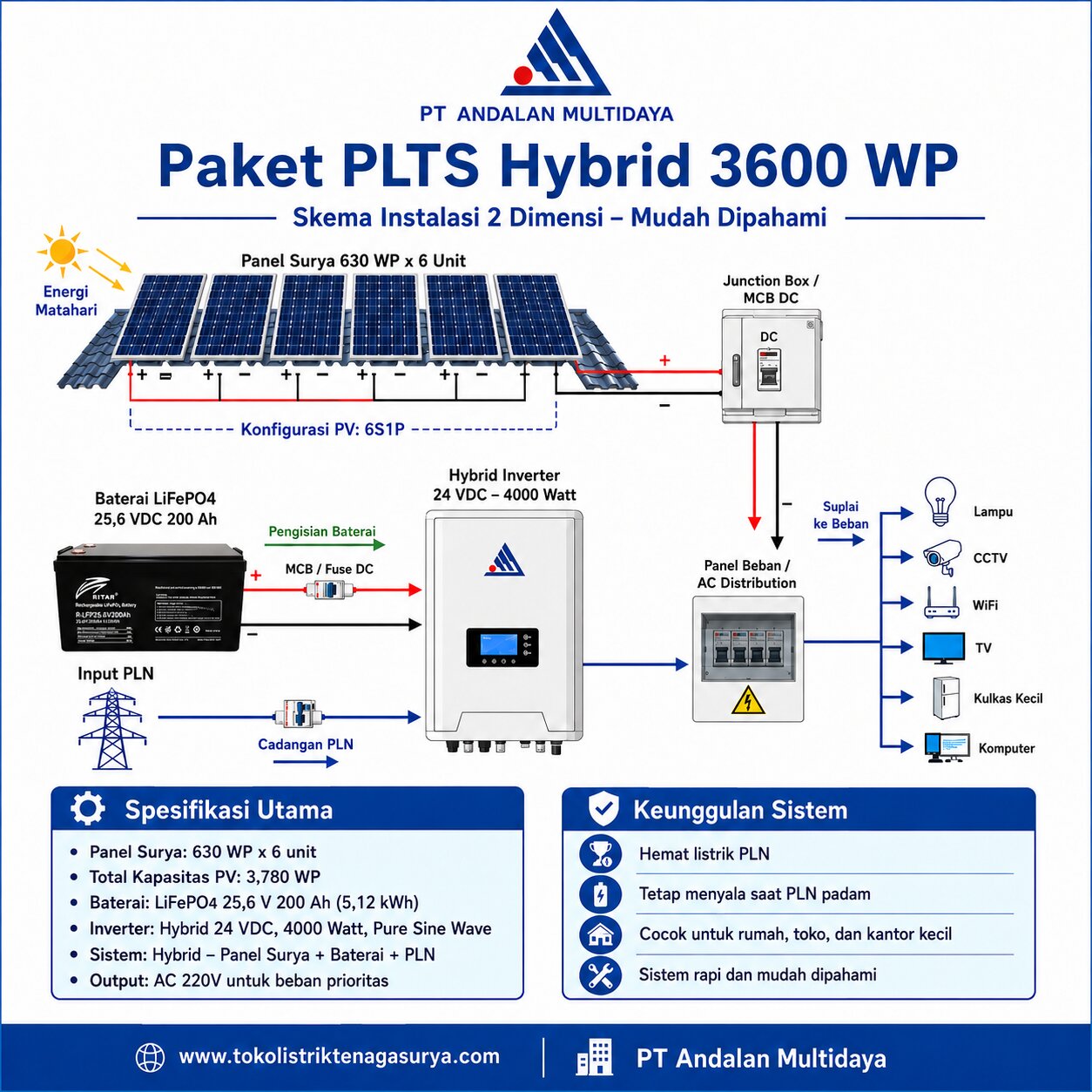

Skema Prinsip Kerja Paket PLTS 3600WP
Secara sederhana, alur kerja sistem adalah sebagai berikut:
Panel Surya → Proteksi DC → Inverter MPPT → Baterai LiFePO4 → Output AC → Panel Beban Prioritas
Penjelasannya:
- Panel surya 630WP sebanyak 6 unit menangkap energi matahari.
- Panel dirangkai seri menjadi 6S1P.
- Output DC dari panel masuk ke MCB DC atau DC isolator.
- Dari proteksi DC, arus masuk ke input PV inverter.
- MPPT inverter mengatur energi dari panel agar pengisian baterai lebih optimal.
- Baterai LiFePO4 25,6V 200Ah menyimpan energi listrik.
- Inverter mengubah listrik DC 24V menjadi AC 220V pure sine wave.
- Output AC masuk ke panel beban prioritas.
- Beban seperti lampu, CCTV, WiFi, TV, kulkas kecil, dan komputer dapat menyala.
- Jika PLN atau genset tersedia, sistem dapat bekerja sesuai mode setting inverter.
Skema ini membuat sistem lebih fleksibel. Pada siang hari, energi panel dapat digunakan untuk beban sekaligus mengisi baterai. Pada malam hari, baterai dapat menyuplai beban prioritas. Saat cuaca mendung atau energi baterai menurun, sumber cadangan seperti PLN atau genset dapat digunakan jika sistem dikonfigurasi sebagai hybrid atau backup.
Dalam pemasangan profesional, sebaiknya dibuat panel beban prioritas terpisah. Artinya, tidak semua beban rumah masuk ke inverter. Beban besar seperti AC, setrika, water heater, dan pompa besar bisa tetap berada di jalur PLN utama. Sedangkan beban penting seperti lampu, CCTV, WiFi, kulkas kecil, dan stop kontak tertentu masuk ke jalur inverter. Cara ini membuat sistem lebih aman dan baterai tidak cepat habis.
Proteksi DC pada Panel Surya
Proteksi sisi DC sangat penting karena panel surya menghasilkan listrik DC tegangan tinggi. Pada konfigurasi 6 panel seri, tegangan kerja bisa berada di kisaran 250VDC dan tegangan open circuit bisa lebih dari 300VDC. Tegangan DC seperti ini harus ditangani dengan perangkat yang memang dirancang untuk DC.
Proteksi yang direkomendasikan pada sisi panel surya antara lain:
- MCB DC atau MCCB DC.
- DC isolator.
- Fuse DC jika diperlukan.
- Surge arrester DC.
- Kabel solar PV.
- MC4 connector berkualitas.
- Grounding rangka panel.
- Label positif dan negatif.
- Jalur kabel terlindung dari panas, air, dan gigitan hewan.
Jangan menggunakan MCB AC biasa untuk memutus listrik DC tegangan tinggi. MCB AC tidak dirancang untuk memadamkan busur api DC secara optimal. Untuk sistem PLTS, gunakan MCB DC yang sesuai rating tegangan dan arus.
Surge arrester DC juga penting untuk lokasi yang rawan petir atau instalasi di area terbuka. Perangkat ini membantu mengurangi risiko lonjakan tegangan akibat induksi petir. Selain itu, grounding yang baik pada rangka panel dan sistem kelistrikan akan meningkatkan keamanan instalasi.
Proteksi Baterai LiFePO4
Baterai LiFePO4 25,6V 200Ah memiliki kapasitas arus yang besar. Karena itu, jalur antara baterai dan inverter harus menggunakan kabel yang sesuai, terminal yang kuat, dan proteksi yang tepat.
Proteksi sisi baterai yang direkomendasikan antara lain:
- MCB DC atau fuse DC antara baterai dan inverter.
- Kabel baterai sesuai arus inverter.
- Skun kabel yang dipress dengan hydraulic crimping.
- Terminal positif dan negatif diberi pelindung.
- Box baterai atau rak baterai yang kuat.
- Ventilasi cukup.
- Jarak aman dari sumber panas.
- Polaritas dicek sebelum koneksi.
- Setting inverter disesuaikan dengan baterai LiFePO4.
Untuk inverter 4000W pada sistem 24V, arus DC dari baterai bisa sangat besar. Secara sederhana:
4000W / 24V = ±166A
Jika memperhitungkan efisiensi inverter dan beban puncak, arus bisa lebih tinggi. Karena itu, kabel baterai tidak boleh terlalu kecil. Kabel yang terlalu kecil dapat panas, menyebabkan drop voltage, menurunkan efisiensi, bahkan berisiko terbakar.
BMS pada baterai LiFePO4 memang memiliki fungsi proteksi, tetapi bukan berarti instalasi boleh tanpa MCB atau fuse. BMS melindungi baterai dari sisi internal, sedangkan MCB atau fuse melindungi jalur kabel dan sistem dari arus lebih atau korsleting eksternal.
Proteksi AC dan Panel Beban Prioritas
Setelah inverter menghasilkan listrik AC 220V, output harus masuk ke panel distribusi yang rapi. Panel ini sebaiknya dibuat khusus untuk beban prioritas. Tujuannya agar beban yang tersambung ke PLTS benar-benar terkontrol.
Proteksi sisi AC yang direkomendasikan antara lain:
- MCB AC output inverter.
- ELCB atau RCD sesuai kebutuhan.
- Surge arrester AC.
- Grounding.
- Panel beban prioritas.
- Label jalur inverter.
- Pemisahan jalur PLN dan jalur inverter.
- Change over switch jika diperlukan.
Pemisahan jalur sangat penting agar tidak terjadi backfeed ke jaringan PLN. Backfeed adalah kondisi ketika listrik dari inverter masuk balik ke jaringan PLN atau jalur yang tidak seharusnya. Ini berbahaya bagi teknisi, perangkat, dan sistem kelistrikan rumah.
Untuk instalasi yang aman, sebaiknya teknisi membuat single line diagram sebelum pemasangan. Dari gambar tersebut, pengguna bisa melihat alur panel surya, inverter, baterai, proteksi, dan beban. Single line diagram juga membantu proses maintenance jika suatu hari terjadi gangguan.
Kelebihan Paket PLTS 3600WP untuk Rumah
Untuk rumah tinggal, paket PLTS 3600WP memberikan manfaat yang cukup besar. Pengguna dapat memanfaatkan energi matahari pada siang hari, menyimpan sebagian energi ke baterai, dan menggunakan daya cadangan saat malam atau saat PLN padam.
Manfaat utama untuk rumah antara lain:
- Mengurangi pemakaian listrik PLN.
- Menyediakan listrik cadangan untuk beban penting.
- Membantu menjaga CCTV dan WiFi tetap menyala.
- Membantu lampu tetap hidup saat pemadaman.
- Bisa menyuplai kulkas kecil agar makanan lebih aman.
- Cocok untuk rumah di daerah yang sering mati listrik.
- Lebih ramah lingkungan karena memakai energi matahari.
- Mengurangi ketergantungan pada genset.
Bagi keluarga yang bekerja dari rumah, sistem ini juga sangat membantu. Internet, laptop, lampu, dan perangkat komunikasi bisa tetap berfungsi saat listrik padam. Untuk rumah yang memiliki sistem keamanan seperti CCTV, alarm, dan pagar otomatis kecil, PLTS dengan baterai juga menjadi solusi yang praktis.
Namun, pengguna rumah perlu memahami batas sistem. Jangan menganggap inverter 4000W dapat menggantikan seluruh daya PLN rumah tanpa pengaturan. Jika rumah memiliki banyak AC, water heater, pompa besar, oven, dan peralatan berat, maka harus dibuat pemisahan beban. PLTS 3600WP lebih ideal untuk beban prioritas dan penghematan energi, bukan untuk menanggung seluruh beban berat secara bersamaan.
Kelebihan Paket PLTS 3600WP untuk Toko dan Ruko
Untuk toko dan ruko, listrik merupakan kebutuhan utama. Lampu display, mesin kasir, CCTV, WiFi, kulkas minuman, kipas, dan komputer harus tetap menyala agar operasional tidak terganggu. Saat PLN padam, toko bisa kehilangan transaksi, CCTV mati, dan pelayanan terganggu.
Paket PLTS 3600WP dapat membantu toko dan ruko dalam beberapa hal:
- Menjaga lampu toko tetap menyala.
- Menyuplai mesin kasir dan komputer.
- Menjaga CCTV tetap aktif.
- Menjaga WiFi dan perangkat pembayaran digital tetap bekerja.
- Mengurangi pemakaian listrik PLN pada siang hari.
- Menjadi cadangan listrik saat pemadaman.
- Membantu kulkas kecil atau showcase hemat energi tetap berjalan.
- Mengurangi kebutuhan genset untuk beban ringan.
Untuk toko yang beroperasi siang sampai malam, panel surya dapat membantu menyuplai beban siang hari dan mengisi baterai. Saat malam, baterai dapat digunakan untuk beban penting. Dengan pengaturan yang benar, biaya listrik bulanan bisa lebih terkendali.
Sistem ini juga cocok untuk ruko yang memiliki atap dak beton. Pemasangan panel di atap ruko biasanya lebih mudah karena permukaannya relatif datar. Namun, bracket tetap harus kuat, tidak merusak waterproofing, dan jalur kabel harus dilindungi pipa atau tray yang rapi.
Kelebihan Paket PLTS 3600WP untuk Kantor Kecil dan Pos Penjagaan
Kantor kecil biasanya memiliki beban seperti lampu, komputer, printer, WiFi, CCTV, router, access point, dan perangkat komunikasi. Beban seperti ini sangat cocok untuk paket PLTS 3600WP, terutama jika kantor ingin memiliki backup listrik saat PLN padam.
Untuk pos penjagaan, sistem ini juga sangat berguna. Pos keamanan biasanya membutuhkan lampu malam, CCTV, monitor, router, HT charger, kipas, dan perangkat kontrol akses. Jika listrik padam, sistem keamanan bisa terganggu. Dengan PLTS dan baterai, beban penting dapat tetap bekerja.
Keunggulan untuk kantor kecil dan pos penjagaan antara lain:
- Operasional tetap berjalan saat pemadaman.
- Perangkat keamanan tetap aktif.
- Biaya listrik bisa lebih hemat.
- Tidak bising seperti genset.
- Perawatan lebih mudah.
- Cocok untuk lokasi terpencil atau area proyek.
- Bisa dikombinasikan dengan genset sebagai cadangan tambahan.
Untuk area proyek, gudang, workshop kecil, atau pos sementara, PLTS dengan baterai juga lebih praktis karena tidak memerlukan bahan bakar harian seperti genset. Selama panel mendapatkan sinar matahari cukup, sistem dapat mengisi baterai secara otomatis.
Cara Menghitung Kebutuhan Beban Sebelum Membeli
Sebelum membeli paket PLTS 3600WP, langkah paling penting adalah menghitung kebutuhan beban. Banyak pengguna hanya melihat daya inverter 4000W, lalu menganggap semua beban bisa dinyalakan. Padahal yang lebih penting adalah total energi harian dan pola pemakaian.
Gunakan rumus:
Energi = Watt x Jam Pemakaian
Contoh:
- Lampu 150W digunakan 8 jam = 1.200Wh.
- CCTV 60W digunakan 24 jam = 1.440Wh.
- WiFi 20W digunakan 24 jam = 480Wh.
- Kulkas kecil rata-rata 100W digunakan 10 jam efektif = 1.000Wh.
- TV 80W digunakan 5 jam = 400Wh.
Total energi:
1.200 + 1.440 + 480 + 1.000 + 400 = 4.520Wh
Dengan baterai 5,12 kWh, beban tersebut masih memungkinkan, tetapi sudah mendekati kapasitas efektif jika menggunakan DOD aman. Jika ingin backup lebih lama, pengguna bisa mengurangi beban, menambah kapasitas baterai, atau mengatur prioritas penggunaan.
Perhitungan ini harus dilakukan sebelum pemasangan. Dengan data beban yang jelas, teknisi dapat menentukan apakah paket 3600WP sudah cukup atau perlu ditingkatkan ke kapasitas lebih besar.
Tips Instalasi Paket PLTS 3600WP agar Aman dan Efisien
Instalasi PLTS harus dilakukan dengan rapi dan sesuai standar. Sistem ini melibatkan tegangan DC tinggi dari panel dan arus DC besar dari baterai, sehingga tidak boleh dipasang asal-asalan.
Beberapa tips instalasi penting:
- Gunakan teknisi yang berpengalaman di bidang PLTS.
- Buat single line diagram sebelum pemasangan.
- Pastikan konfigurasi panel sesuai input MPPT inverter.
- Gunakan kabel solar PV untuk sisi panel.
- Gunakan kabel baterai sesuai arus inverter.
- Pasang MCB DC pada jalur panel dan baterai.
- Pasang MCB AC pada output inverter.
- Gunakan grounding yang baik.
- Hindari bayangan pada panel.
- Pastikan baterai ditempatkan di lokasi aman dan kering.
- Setting inverter sesuai karakter baterai LiFePO4.
- Pisahkan beban prioritas dari beban berat.
- Berikan label pada setiap jalur kabel.
- Pastikan konektor tidak longgar.
- Lakukan pengujian sistem setelah pemasangan.
Instalasi yang baik tidak hanya membuat sistem bekerja, tetapi juga memperpanjang umur perangkat. Banyak masalah PLTS terjadi bukan karena panel atau inverter jelek, tetapi karena kabel terlalu kecil, konektor longgar, proteksi tidak sesuai, atau setting baterai salah.
Setting Inverter untuk Baterai LiFePO4
Karena paket ini menggunakan baterai LiFePO4, setting inverter harus disesuaikan. Jangan menggunakan setting default baterai lead-acid jika baterai yang dipasang adalah lithium. Baterai LiFePO4 memiliki karakter tegangan charge dan discharge yang berbeda.
Beberapa parameter yang perlu diperhatikan:
- Jenis baterai: lithium atau user-defined sesuai rekomendasi baterai.
- Tegangan charge.
- Tegangan cut-off.
- Arus charge maksimum.
- Prioritas sumber energi.
- Mode kerja inverter.
- Proteksi over-discharge.
- Komunikasi BMS jika tersedia.
- Reconnect voltage.
- Low battery warning.
Jika inverter mendukung komunikasi dengan BMS melalui RS485 atau port lain, komunikasi tersebut dapat membantu sistem bekerja lebih aman. Namun, jika komunikasi tidak digunakan, setting manual tetap harus benar. Pastikan nilai tegangan charge, floating, dan cut-off mengikuti rekomendasi pabrikan baterai.
Untuk baterai 25,6V LiFePO4, tegangan nominal berada di 25,6V. Tegangan penuh biasanya berada di kisaran sekitar 29V tergantung spesifikasi baterai. Jangan asal menaikkan tegangan charge karena dapat memicu proteksi BMS atau memperpendek umur baterai.
Perawatan Paket PLTS 3600WP
Paket PLTS tidak membutuhkan perawatan yang terlalu rumit, tetapi tetap perlu pengecekan berkala. Perawatan yang baik akan menjaga produksi energi tetap optimal dan mencegah gangguan.
Perawatan panel surya:
- Bersihkan permukaan panel dari debu, daun, dan kotoran.
- Cek apakah ada bayangan baru dari pohon atau bangunan.
- Periksa bracket dan baut.
- Pastikan tidak ada retak pada kaca panel.
- Cek konektor MC4.
- Cek jalur kabel dari panel ke inverter.
Perawatan inverter:
- Pastikan ventilasi tidak tertutup.
- Bersihkan debu pada area sekitar inverter.
- Cek alarm atau kode error.
- Cek suhu ruangan.
- Pastikan tidak terkena air.
- Cek data monitoring jika tersedia.
Perawatan baterai:
- Pastikan terminal kencang.
- Cek kondisi kabel baterai.
- Pastikan baterai tidak terkena panas berlebihan.
- Jaga area baterai tetap kering.
- Hindari menumpuk barang di atas baterai.
- Cek indikator BMS jika tersedia.
Perawatan panel distribusi:
- Cek MCB DC dan AC.
- Cek surge arrester.
- Cek grounding.
- Pastikan tidak ada kabel panas.
- Pastikan label masih terbaca.
Pemeriksaan bisa dilakukan setiap 1–3 bulan untuk pengguna rumah dan toko. Untuk lokasi yang berdebu, dekat jalan raya, area industri, atau dekat pantai, pengecekan sebaiknya lebih sering.
Apakah Paket PLTS 3600WP Bisa Menghemat Listrik?
Ya, paket PLTS 3600WP dapat membantu menghemat listrik, terutama jika beban banyak digunakan pada siang hari. Saat matahari tersedia, panel surya dapat langsung menyuplai beban melalui inverter dan mengisi baterai. Energi dari matahari ini mengurangi penggunaan listrik PLN.
Namun, besar penghematan bergantung pada beberapa faktor:
- Jumlah energi yang diproduksi panel.
- Pola pemakaian listrik.
- Beban siang hari.
- Kapasitas baterai.
- Setting prioritas energi.
- Efisiensi inverter.
- Kondisi cuaca.
- Ada tidaknya bayangan pada panel.
- Tarif listrik pengguna.
Jika sebagian besar beban digunakan malam hari, baterai menjadi sangat penting. Energi yang dihasilkan siang hari harus disimpan agar bisa dipakai malam. Jika baterai terlalu kecil, sebagian energi panel bisa tidak termanfaatkan optimal. Dalam paket ini, baterai 5,12 kWh cukup baik untuk beban prioritas, tetapi jika targetnya backup lebih lama atau beban lebih besar, kapasitas baterai bisa dipertimbangkan untuk ditambah.
Kesalahan yang Harus Dihindari Saat Memasang PLTS 3600WP
Ada beberapa kesalahan umum yang sering terjadi pada pemasangan PLTS:
- Menggabungkan semua beban rumah ke inverter tanpa pemisahan.
- Menggunakan kabel baterai terlalu kecil.
- Tidak memasang MCB DC.
- Menggunakan MCB AC untuk jalur DC.
- Salah konfigurasi seri-paralel panel.
- Tidak menghitung batas input MPPT inverter.
- Tidak memasang grounding.
- Panel terkena bayangan sebagian.
- Setting inverter tidak sesuai baterai LiFePO4.
- Terminal baterai longgar.
- Tidak ada ventilasi untuk inverter.
- Tidak membuat panel beban prioritas.
- Menggunakan konektor MC4 kualitas rendah.
- Tidak mengecek polaritas sebelum menyalakan sistem.
- Mengabaikan surge protection di lokasi rawan petir.
Kesalahan-kesalahan tersebut dapat menyebabkan produksi energi rendah, inverter sering proteksi, baterai cepat habis, kabel panas, bahkan risiko kerusakan perangkat. Karena itu, instalasi PLTS harus dilakukan dengan pendekatan teknis yang benar.
Rekomendasi Lokasi Pemasangan Panel dan Perangkat
Panel surya sebaiknya dipasang di area yang paling banyak menerima sinar matahari. Untuk rumah dan ruko, area atap biasanya menjadi pilihan utama. Pastikan struktur atap kuat menahan berat panel dan bracket. Karena satu panel memiliki ukuran besar dan berat sekitar 27,9 kg, total 6 panel memiliki berat panel saja sekitar 167 kg, belum termasuk bracket dan aksesoris.
Inverter sebaiknya dipasang di lokasi yang kering, terlindung dari hujan, tidak terkena sinar matahari langsung, dan memiliki sirkulasi udara baik. Jangan memasang inverter di tempat lembap, tertutup rapat, atau dekat sumber panas.
Baterai LiFePO4 sebaiknya ditempatkan di area yang aman, kering, tidak mudah terkena air, dan tidak mudah dijangkau anak-anak. Box baterai atau rak baterai perlu dibuat kuat. Pastikan jalur kabel dari baterai ke inverter sependek mungkin untuk mengurangi rugi-rugi tegangan.
Panel distribusi AC dan DC sebaiknya mudah diakses teknisi. Dengan begitu, saat maintenance atau pengecekan, prosesnya lebih aman dan cepat.
Kutipan Ahli
“Dalam sistem PLTS berbasis baterai, kapasitas panel, inverter, dan baterai harus dihitung sebagai satu kesatuan. Panel besar tanpa konfigurasi MPPT yang tepat tidak akan optimal, sedangkan baterai besar tanpa setting charge yang benar dapat memperpendek umur sistem.”
Kutipan ini penting karena banyak pengguna hanya fokus pada besarnya watt panel atau inverter. Padahal, sistem PLTS yang baik harus seimbang. Panel harus sesuai input inverter. Baterai harus sesuai tegangan sistem. Kabel harus sesuai arus. Proteksi harus sesuai tegangan DC dan AC. Beban juga harus dipisahkan agar sistem tidak overload.
FAQ Paket PLTS 3600WP
Apakah paket PLTS 3600WP cocok untuk rumah?
Ya, paket ini cocok untuk rumah, terutama untuk beban prioritas seperti lampu, CCTV, WiFi, TV LED, kulkas kecil, laptop, dan kipas. Untuk AC atau beban berat lain, perlu perhitungan tambahan.
Berapa total kapasitas panel pada paket ini?
Total kapasitas panel adalah 630WP x 6 unit = 3.780WP. Paket ini masuk kelas PLTS 3600WP atau 3,6 kWp.
Berapa kapasitas baterai LiFePO4 25,6V 200Ah?
Kapasitas nominal baterai adalah 25,6V x 200Ah = 5.120Wh atau 5,12 kWh.
Apakah inverter 4000 Watt cukup untuk toko kecil?
Cukup, selama beban yang digunakan adalah beban prioritas seperti lampu, CCTV, WiFi, komputer kasir, TV, kipas, dan kulkas kecil. Beban besar tetap harus dihitung.
Apakah panel sebaiknya dirangkai seri?
Untuk konfigurasi inverter dengan MPPT 40–450VDC dan input current 18A, rangkaian 6 panel seri atau 6S1P lebih sesuai dibanding rangkaian paralel besar.
Apakah sistem ini bisa digunakan saat PLN padam?
Ya, selama baterai masih memiliki energi dan beban tidak melebihi kapasitas inverter. Sistem dapat menyuplai listrik dari baterai ke beban prioritas.
Apakah paket ini bisa dipadukan dengan genset?
Berdasarkan data inverter J4000HC, inverter mendukung penggunaan generator sebagai salah satu sumber input. Ini membuat sistem lebih fleksibel untuk lokasi yang membutuhkan backup tambahan.
Apakah baterai LiFePO4 lebih baik daripada aki biasa?
Untuk sistem PLTS harian, LiFePO4 umumnya lebih unggul karena umur siklus lebih panjang, efisiensi lebih baik, bobot lebih ringan, dan performa discharge lebih stabil dibanding baterai lead-acid konvensional.
CTA Konsultasi Paket PLTS 3600WP
Sebelum memasang sistem PLTS, pastikan kebutuhan beban dihitung dengan benar. Daftar beban, durasi pemakaian, lokasi pemasangan panel, kebutuhan backup, dan jenis perangkat yang digunakan akan menentukan desain akhir sistem. Dengan perhitungan yang tepat, paket PLTS dapat bekerja lebih aman, efisien, dan sesuai kebutuhan lapangan.
Butuh paket PLTS 3600WP untuk rumah, toko, ruko, kantor kecil, CCTV, WiFi, kulkas kecil, atau beban prioritas? Konsultasikan kebutuhan daya Anda agar mendapatkan desain panel surya, baterai LiFePO4, inverter, proteksi, dan instalasi yang tepat untuk paket PLTS 3600WP.
Reviews
There are no reviews yet.
